CÔNG TY TNHH ĐIỆN TỬ JING GONG ( VIỆT NAM )

Công Ty TNHH Điện Tử Jing Gong ( Việt Nam ) có trụ sở chính là Công Ty TNHH Điện Tử Cao Dương đặt tại Đài Loan, với hơn hơn 20 năm kinh nghiệm và kỹ thuật sản xuất board mạch điện tử . Chuyên ngành sản xuất board mạch điện tử, có thể sản xuất PCB và MPCB. Máy móc thiết bị sản xuất gồm: máy đồ họa, máy in phim, máy khoan lỗ CNC, máy ăn mòn, máy in, máy hoàn thành, V-CUT, máy chống oxy hóa, các thiết bị có khả năng sản xuất độc lập .

Liên hệ

CÔNG TY TNHH ĐIỆN TỬ JING GONG ( VIỆT NAM )

Địa Chỉ：Đường NA1, Lô G5A-CN, KCN Mỹ Phước II, Thị Xã Bến Cát, Tỉnh Bình Dương

TEL : (+84)0650 3553 993

FAX : (+84)0650 3553 994

E-mail：jinggongvietnam@gmail.com

Giới thiệu sản phẩm

sản phẩm
Ứng dụng : thiết bị chiếu sáng LED
Nguyên liệu : Nhôm
Độ dầy : 1.6 mm
Chống hàn : màu xanh lá cây
In chữ : màu trắng
Quy cách : 289mm×289mm
sản phẩm
Ứng dụng : thiết bị chiếu sáng LED
Nguyên liệu : Nhôm
Độ dầy : 1.6 mm
Chống hàn : màu xanh lá cây
In chữ : màu trắng
Quy cách : 289mm×289mm
sản phẩm
Ứng dụng : hệ thống lưu điện
Nguyên liệu : FR4
Độ dầy : 1.6 mm
Độ dầy đồng : 1 oz
Chống hàn : màu xanh lá cây
In chữ : màu trắng
Quy cách : 291 mm x 141 mm
sản phẩm
Ứng dụng : hệ thống lưu điện
Nguyên liệu : FR4
Độ dầy : 1.6 mm
Độ dầy đồng : 1 oz
Chống hàn : màu xanh lá cây
In chữ : màu trắng
Quy cách : 291 mm x 141 mm
sản phẩm
Ứng dụng : hệ thống lưu điện
Nguyên liệu : FR4
Độ dầy : 1.6 mm
Độ dầy đồng : 1 oz
Chống hàn : màu đỏ ( phủ 2 mặt )
In chữ : màu trắng
Quy cách : 332 mm x 117 mm
sản phẩm
Ứng dụng : loa âm thanh
Nguyên liệu : FR4
Độ dầy : 1.6 mm
Độ dầy đồng : 1 oz
Chống hàn : màu xanh lá cây
In chữ : màu trắng
Quy cách : 200 mm x 37 mm
sản phẩm
Ứng dụng : loa âm thanh
Nguyên liệu : FR4
Độ dầy : 1.6 mm
Độ dầy đồng : 1 oz
Chống hàn : màu xanh lá cây
In chữ : màu trắng
Quy cách : 200 mm x 37 mm
sản phẩm
Ứng dụng : điện gia dụng
Nguyên liệu : FR1
Độ dầy : 1.6 mm
Độ dầy đồng : 1 oz
Chống hàn : màu xanh lá cây
In chữ : màu trắng
Quy cách : 200 mm x 37 mm
sản phẩm
Ứng dụng : điện gia dụng
Nguyên liệu : FR1
Độ dầy : 1.6 mm
Độ dầy đồng : 1 oz
Chống hàn : màu xanh lá cây
In chữ : màu trắng
Quy cách : 200 mm x 37 mm
sản phẩm
Ứng dụng : sản phẩm điện gia dụng
Nguyên liệu : CEM -1
Độ dầy : 1.6 mm
Độ dầy đồng : 1 oz
Chống hàn : màu xanh lá cây
In chữ : mặt trước in màu trắng, mặt sau in màu đen
Quy cách : 95 mm x 63 mm
sản phẩm
Ứng dụng : sản phẩm điện gia dụng
Nguyên liệu : CEM -1
Độ dầy : 1.6 mm
Độ dầy đồng : 1 oz
Chống hàn : màu xanh lá cây
In chữ : mặt trước in màu trắng, mặt sau in màu đen
Quy cách : 95 mm x 63 mm
sản phẩm
Ứng dụng : loa âm thanh
Nguyên liệu : FR1
Độ dầy : 1.6 mm
Độ dầy đồng : 1 oz
Chống hàn : màu xanh lá cây
In chữ : màu trắng
Quy cách : 172 mm x 51 mm
sản phẩm
Ứng dụng : loa âm thanh
Nguyên liệu : FR1
Độ dầy : 1.6 mm
Độ dầy đồng : 1 oz
Chống hàn : màu xanh lá cây
In chữ : màu trắng
Quy cách : 172 mm x 51 mm

Máy móc thiết bị

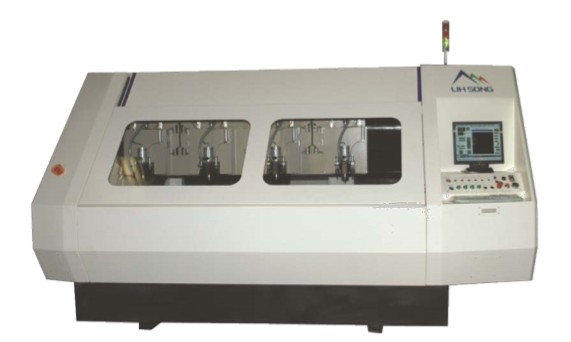

Máy hoàn thành thành phẩm PCB
Máy UV

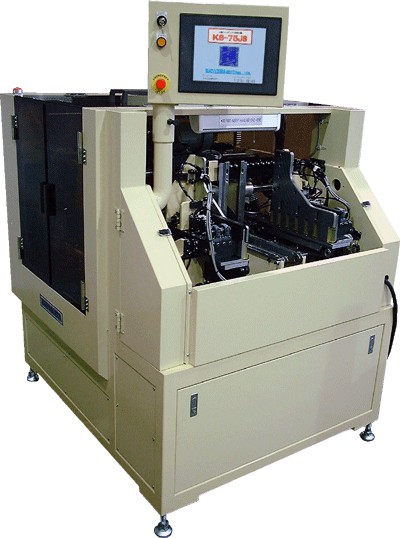

Máy V-CUT

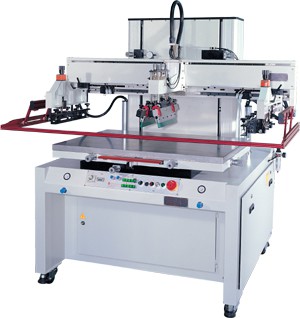

Máy in bán tự động
Máy in màn hình tự động

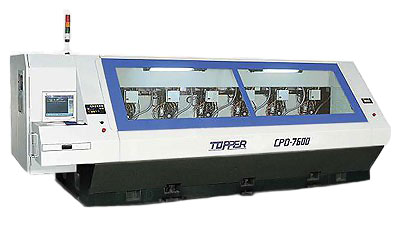

Máy khoan lỗ PCB tốc độ cao
Máy chụp phim

Năng Lực

CÔNG TY TNHH ĐIỆN TỬ JING GONG ( VIỆT NAM ) NĂNG LỰC SẢN XUẤT BO MẠCH ĐIỆN TỬ
Loại file	Gerber RS274D、RS274X、DPF、NC DRILL、NC ROUT、DWG、DXF、HPGL、Orbotech Backup、PCBDOC
Nguyên liệu	FR4、FR1、CEM1、CEM3、Aluminum
		Inch	mm	mil	Ghi chú
kích thước bo mạch lớn nhất	Độ lớn nhỏ	13.72*16.5inch	540*650MM		Có thể đáp ứng độ dài theo nhu cầu
Độ dầy nguyên vật liệu	Độ dầy tiêu chuẩn		1.6
Độ dầy nguyên vật liệu	Độ dầy nhỏ nhất / Mạch đơn	0.0039	0.1	4
Độ cong bo mạch	>7/1000
Thiết bị khoan lỗ : 6 trục	kích thước lỗ khoan nhỏ nhất	0.0079	0.2	8
	kích thước lỗ dập nhỏ nhất	0.0276	0.7	28
	kích thước lỗ khoan lớn nhất	0.2362	6	236
	Dung sai lỗ khoan	0.0020	0.05	2
	Độ lệch khoan lỗ	0.0020	0.05	2
khoảng cách đường mạch		0.0028	0.07	3
Chống hàn	Độ xuống mực chống hàn nhỏ nhất	0.0030	0.076	3
Chống hàn	Độ dầy chống hàn	0.0004	0.01	0
Loại màu chống hàn	Màu xanh lá,màu trắng,màu siêu trắng,màu đen,màu đỏ,màu vàng,màu xanh dương,màu tím,màu trong
In chữ	Chiều cao/rộng in chữ nhỏ nhất	0.0299	0.76	30
In chữ	Đường mạch nhỏ nhất	0.0039	0.1	4
Loại màu in chữ	Màu xanh lá, màu trắng, màu đen,màu đỏ,màu vàng,màu tím,màu xanh
Test điện	Test kim	0.0030	0.076	3	Yes
Test điện	Test khuôn				Yes
Thiết bị hoàn thành : 5 trục	Dung sai hoàn thành CNC	0.0039	0.1	4	+/-0.1mm
V-CUT	độ dầy1.0V-Cut0.5 độ dầy 1.2V-Cut0.6 độ dầy 1.6 V-Cut0.7				+/-0.10mm
V-CUT	V-cut theo yêu cầu khách hàng
Xử lý bề mặt	OSP(Organic Solderability Preservatives)
